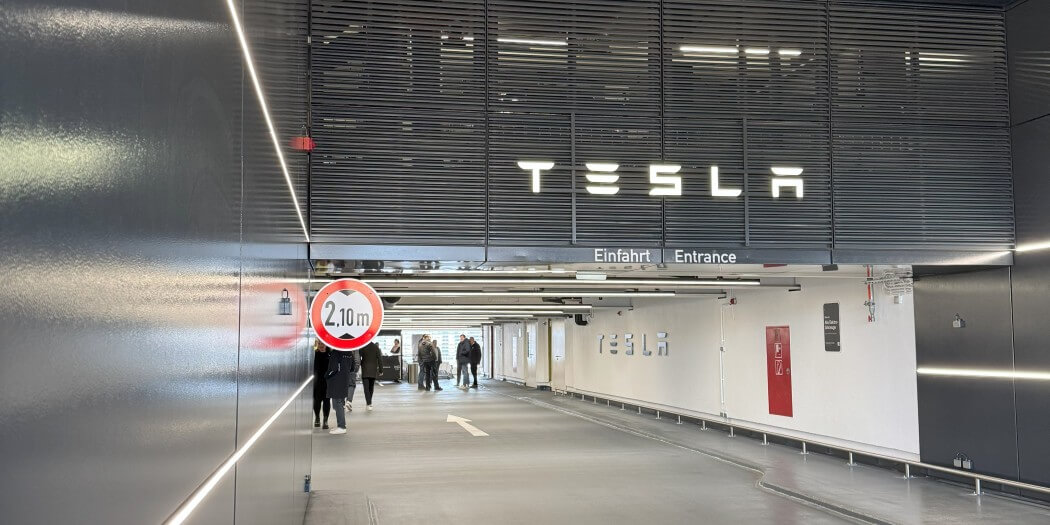

Am Frankfurter Flughafen, direkt im innovativen Gebäudekomplex THE SQUAIRE, wurde ein eigener, abgetrennter Parkhausbereich mit 20 Hochleistungsladepunkten installiert. Dieses Projekt stellt unser bislang größtes E-Mobilitätsprojekt an einem Einzelstandort dar.

Technische Details

• Anzahl der Ladepunkte: 20 Schnellladestationen
• Leistung pro Ladepunkt: 250 kW
• Technologie: Hochmoderne DC-Schnellladetechnik mit optimierter Lastverteilung
• Öffnungszeiten: 24/7-Zugang für Nutzer
• Anbindung: Eigener Trafo

Das Projekt umfasste neben der Installation der Ladehardware eine Vielzahl an baulichen und elektrotechnischen Maßnahmen.

Planung:

• Montage- und Detailplanung der gesamten Elektroinstallation

Ausbau der Kabelwege:

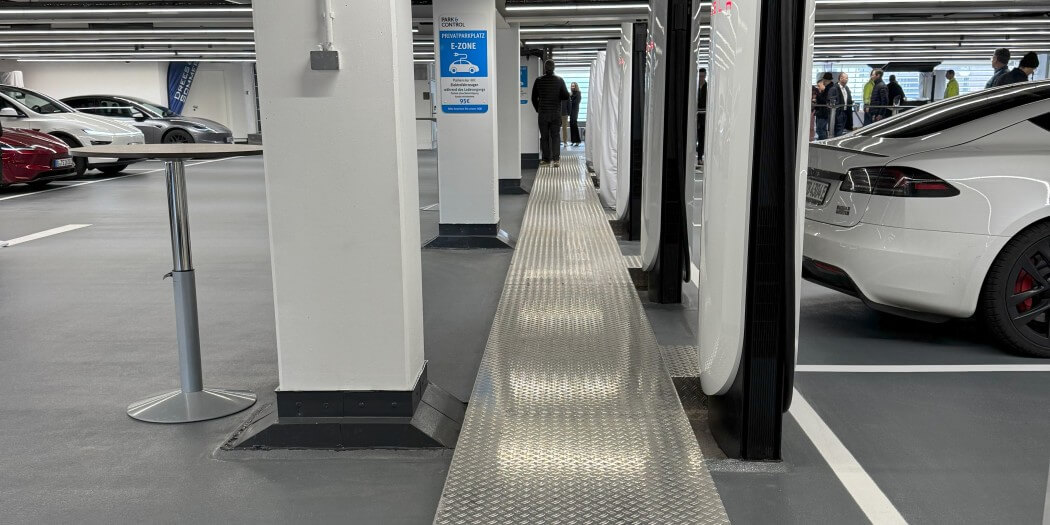

• Montage von über 150m Kabeltrassen im Deckenbereich Installation von über 100m betretbarer Doppelböden zur Kabelführung am Boden

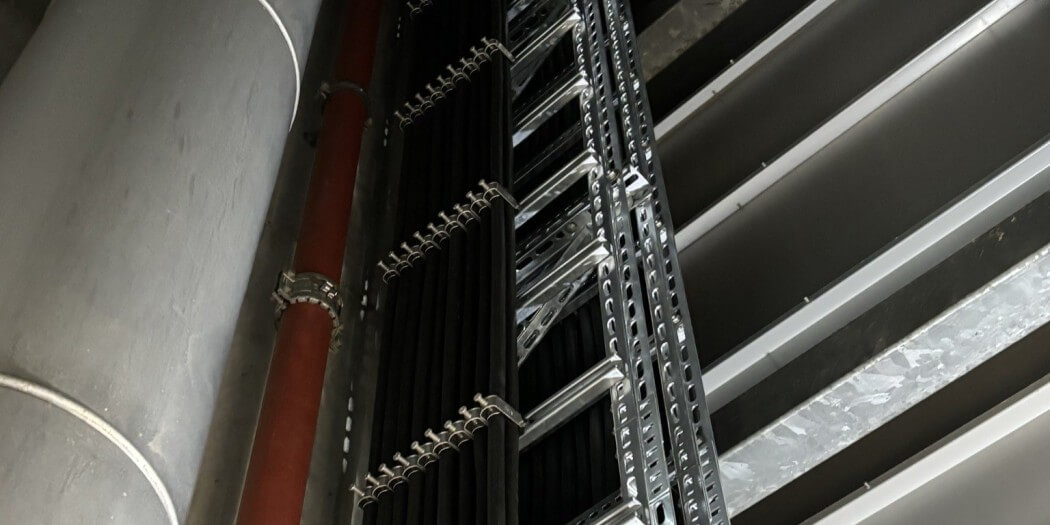

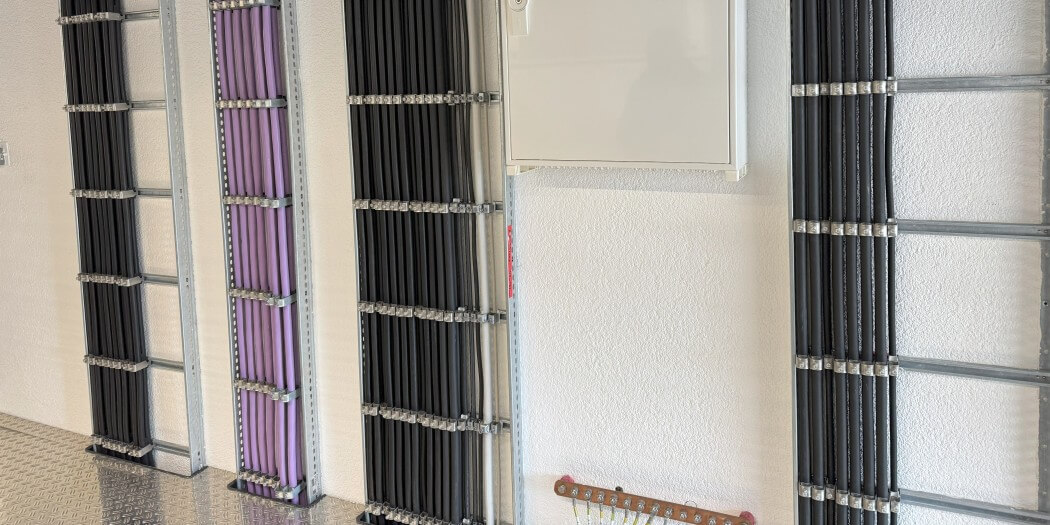

• Installation von über 60m Steigetrasse im Turmbereich zur Führung der Einzelader-Zuleitungen, sowie auf der Parkebene

Zuleitungen und Kabelzug:

• Verlegung von über 7.500m Starkstrom-Zuleitungen vom Trafo bis zu den Endpunkten im gesamten Parkbereich (AC und DC)
• Verlegung von über 800m Kommunikationskabeln für intelligentes Lastmanagement und Backendanbindung

Installationsarbeiten:

• Installation von 20 Schnellladestationen
• Installation von 2 Lasttrennschränken
• Installation von 5 Gleichrichtern

Elektrische Arbeiten:

• Anschluss von über 400 Einzeladern mit Kabelschuhen
• Anschluss von über 40 Kommunikationskabeln
• DGUV 3 Messungen der gesamten Zuleitungen

Beleuchtung:

• Planung und Errichtung einer Unterverteilung für die neue Beleuchtung, inkl. Anbindung an die bestehende Sicherheitsbeleuchtung

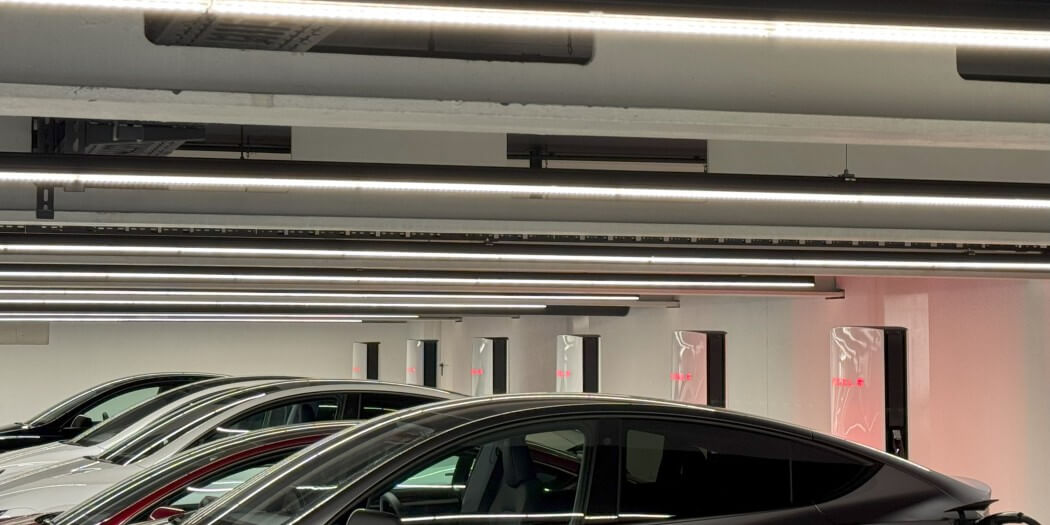

• Montage der Lichtbänder und LED-Streifen für eine optimale Ausleuchtung des gesamten Bereichs in Tageslichtqualität.
